Датчик положення пожежного крана - ДППК призначений для подачі сигналу про відкриття крана для включення пожежних насосів і / або виведення сигналу на пульт системи пожежної сигналізації.

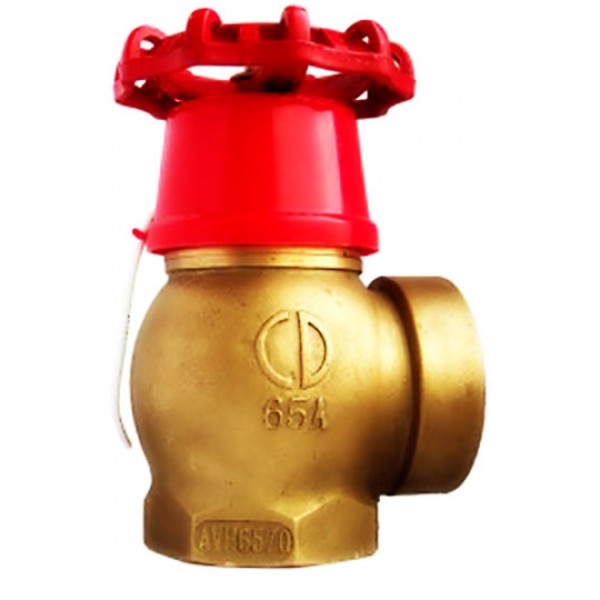

Увага! Датчик положення пожежного крана ДППК розроблений спеціально для кутового пожежного вентиля типу AVH з діаметрами 50 мм і 65 мм, що застосовується в будівлях різного призначення (в тому числі висотних) і розрахованого на тиск 16 атм. Установка на вентиль відмінний від моделі AVH, неможливий.


Технічні характеристики датчика положенння пожежного крана ДППК.
Номінальні значення контактів мікроперемикача:
0-30В постійного струму 1А
125В постійного струму 0,5 А.
250 постійного струму 0,25А
125 / 250В змінного струму 1А
Для підключення датчика положення використовується трижильний кабель з параметрами, що не перевищують параметри мікроперемикача.
ДППК встановлюється на штоку крана і не заважає при цьому його відкриття / закриття.
Датчик має сухі контакти і може бути підключений як на замикання, так і на розрив ланцюга.

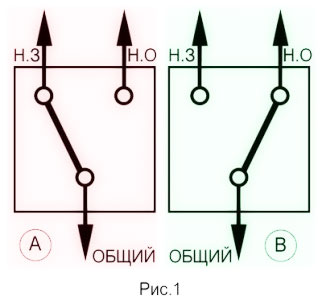

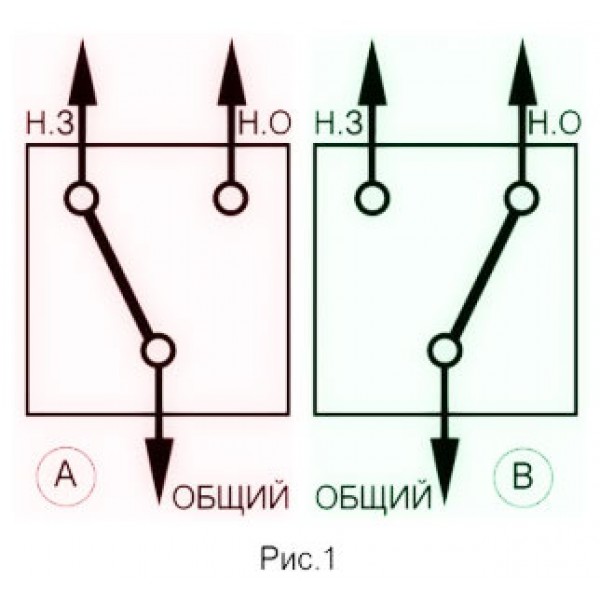

А - положення контактів при закритому вентилі.
В- положення контактів при відкритті вентиля на дві третини і більше.
Установка датчика положення проводиться тільки після монтажу пожежного крана в систему протипожежного водопроводу.


Увага!
При відкритті крана, провід переміщується разом з корпусом датчика приблизно на 35мм по вертикалі, тому при його монтажі необхідно передбачити таку можливість.
